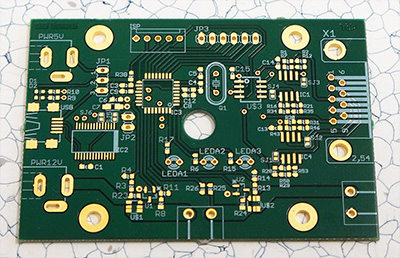

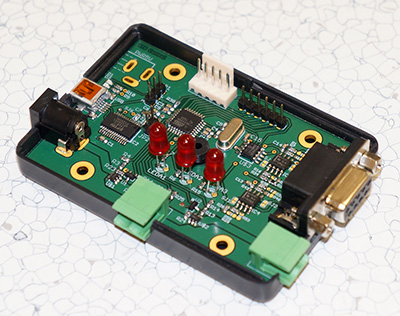

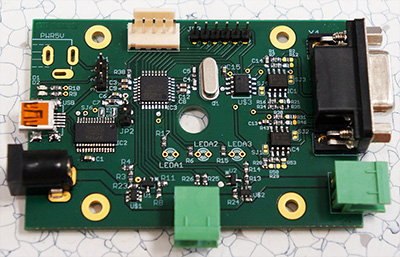

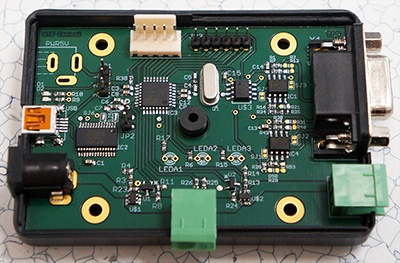

PCB schematic / PCB layout design / hand soldering / firmware / software

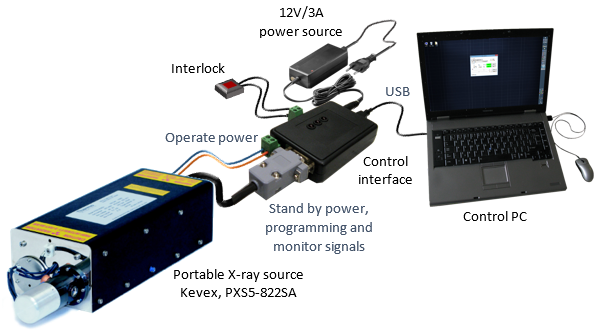

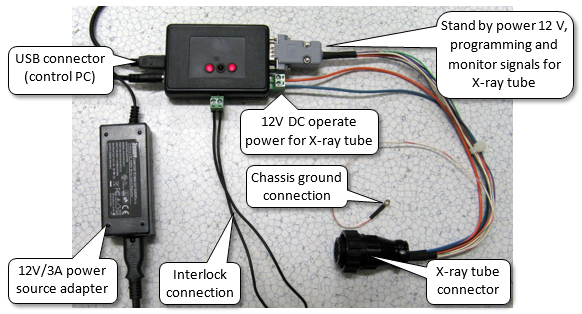

USB interface for controling (turning on/off, interlock checking, setting and reading operation parameters) of portable X-ray source Kevex PXS5-822SA. Device is based on AVR ATMega microcontroller. Also included is control software for the PC.

Vývoj

PCB design: Eagle
AVR firmware: C

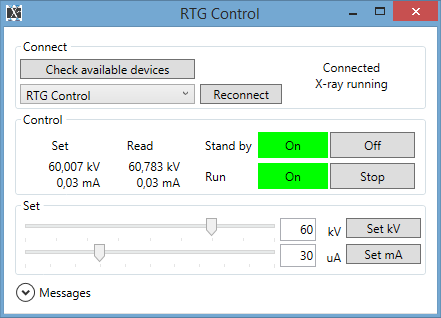

PC software: C# .NET WPF [Visual Studio]

Hlavní součástky

Microcontroller: AVR ATMega88
USB-UART: FTDI FT232RL
DAC: Microchip MCP4822
OP-AMP: Texas Instruments LMV358

Technické parametry

Interface power source: 5 V (via USB)
X-ray tube power source: 12 V (3 A)

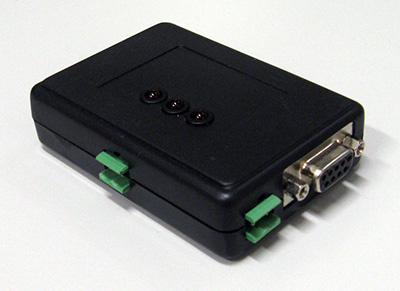

Dimensions: 85 x 60 x 23 mm

Granty

Nová mobilní zařízení, laboratoř a metodika pro nedestruktivní materiálovou analýzu výtvarného umění v kontextu ochrany kulturního dědictví
- DF12P01OVV048, Program aplikovaného výzkumu a vývoje národní a kulturní identity (NAKI), MK0 - Ministerstvo kultury (MK) , 2012 - 2015
